Presentación de Obra Terminada

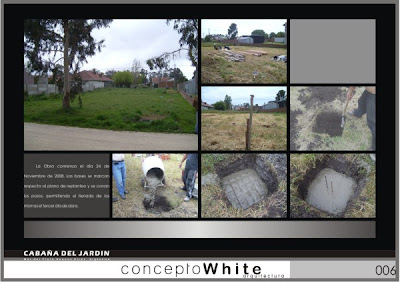

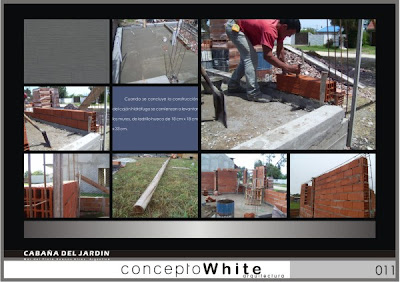

El trabajo también constó de una presentación final, que incluyeran tanto los datos de diseño, como así también los datos y documentación gráfica de los procesos constructivos, de los avances de la construcción de la obra.

Para ello se consiguió un exhausto seguimiento del avance de la obra, las etapas y las decisiones.

La imágenes fueron colocadas sobre una plantilla diseñada también por Concepto White, la cual sirve de base para lograr un contraste y resaltar las mismas

Los Orígenes

Implantada en un terreno de 17,50 mts. de frente por 25 mts. de fondo en el Barrio Jardin de Peralta Ramos, ciudad de Mar del Plata, Provincia de Buenos Aires, República Argentina, la Cabaña del Jardín surge como una necesidad del cliente de una casa con parque, en la que se sienta la libertad del exterior, pero la seguridad del interior. Situada en un barrio en construcción en la ciudad de Mar del Plata, la idea fue asemejarla al resto de las construcciones para que no desentone. Dado que se encuentra cercana al Bosque Peralta Ramos, el estilo y los materiales utilizados, dan respuesta a un lenguaje arquitectónico desarrollado en estos lugares.

Programa de necesidades:

-2 dormitorios;

-Cocina;

-Comedor separado;

-Estar con hogar a leña;

-Baño completo;

-Toilette;

-Entrepiso de madera;

-Semi-cubierto para el coche.

El entrepiso se logra levantando los muros 1,20 mts. permitiendo un espacio debajo de la pendiente del techo de chapa.

Planta Baja

Planta Entrepiso

Planta de TechosCorte Transversal
Corte Longitudinal

Corte Longitudinal

Corte Transversal

Imágenes 3D del Proyecto: Cabaña del Jardín

Las Imágenes fueron creadas en 2 procesos básicamente, con dos programas reconocidos. El primer proceso fue generar la volumetría con el Archicad 10, logrando procesar alturas, planos, texturas aproximadas. El segundo proceso y por lo tanto programa utilizado fue el Artlantis Studio, logrando asi aplicar texturas seleccionadas a los planos necesarios, para darle mas realismo a la imágen.
